什么是真空開關管的截流現象
本文作者:大禹漢光 發布時間:2016-03-01

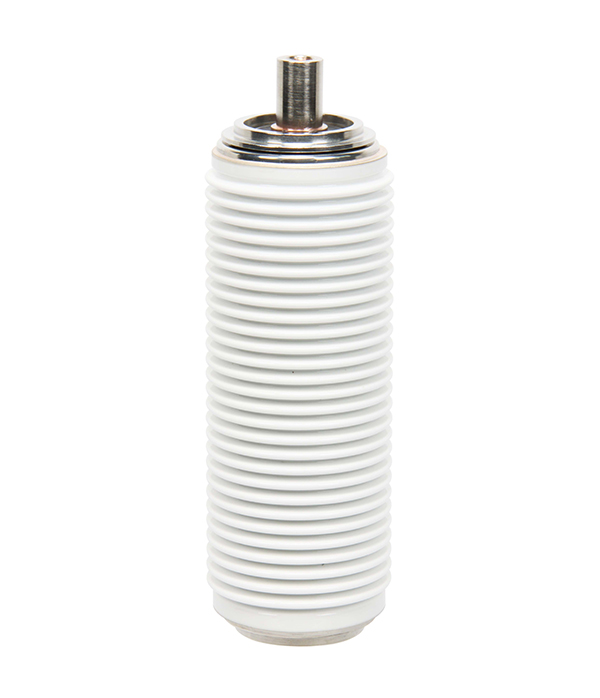

真空開關管開斷小電感電流時的截流現象,主要是由于電弧電流較小時,陰極斑點提供的金屬蒸氣不夠充分和穩定引起的。真空電弧由電極在分斷瞬間受熱引起金屬蒸發而形成,電弧使電極表面出現一些斑點,這些斑點上的金屬會不斷熔化和蒸發來維持真空電弧。
開斷大電流時,金屬蒸氣充分蒸發,電弧比較穩定,在工頻電流自然過零時熄弧。試驗證明,開斷幾百至幾千安的交流電流時,一般不會發生截流現象。
開斷小電感電流時,如空載變壓器激磁電流(一般只有額定電流的0.6%~2%),由于弧柱擴散速度太快,陰極斑點附近的金屬蒸氣壓力和溫度劇降,使金屬質點的蒸發不能維持弧柱的擴散,造成電流到達零點之前的某一瞬時值時發生強制熄弧而形成截流。
